Адиабатические системы увлажнения воздуха

Принцип адиабатического увлажнения

В паровых системах воду нагревают электричеством или теплом котельной. В адиабатической схеме энергия нужна в основном насосу, вентиляторам и автоматике. Вода смачивает сотовую кассету, распыляется форсунками или дробится ультразвуком. Мелкие капли или плёнка испаряются, относительная влажность растёт, температура падает на 3–7 °C.

На 1 литр испаряемой влаги система потребляет порядка 5–15 Вт, тогда как парогенератор требует около 650–750 Вт. На крупных объектах, где нужны десятки и сотни килограммов влаги в час, разница в эксплуатации становится решающей.

Чем суше и теплее приток, тем активнее испарение. Поэтому адиабатика особенно полезна зимой после первого нагрева и летом как испарительное охлаждение, которое снижает нагрузку на холодильные машины.

Виды адиабатических систем

Сотовые и кассетные увлажнители

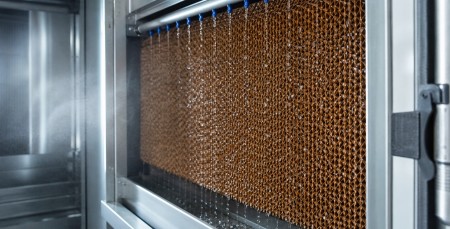

Воздух проходит через влажную насадку — сотовый картридж. Влага испаряется с поверхности материала, поток увлажняется и охлаждается. Такие секции ставят в приточную установку или в воздуховод. Плюсы — низкий шум, малое электропотребление, компактный корпус, относительно мягкие требования к воде. После секции в зимний период нужен второй подогрев, чтобы вернуть притоку расчётную температуру.

Форсуночные адиабатические контуры

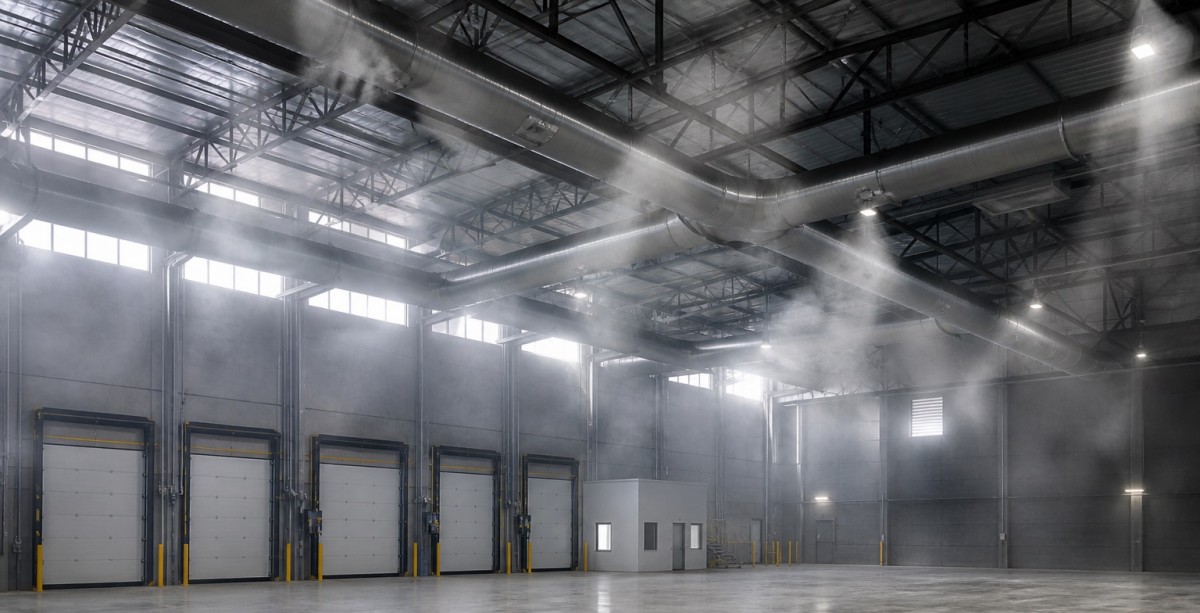

Насос поднимает давление, форсунки дают аэрозоль 6–40 микрон. Туман быстро испаряется в канале или в объёме помещения. Это тот же физический принцип, но с более высокой производительностью и заметным охлаждающим эффектом. Отдельный текст по форсуночным системам раскрывает насосные станции, рампы и водоподготовку подробнее.

Ультразвуковые канальные модули

Пьезоэлемент создаёт мелкодисперсный туман. Точность высокая, гигиена хорошая при правильной водоподготовке, но оборудование дороже и требует деминерализованной воды.

Где адиабатика работает лучше пара

Адиабатические системы увлажнения выбирают, когда важны расход электроэнергии, большой объём воздуха и дополнительное охлаждение.

Объекты

• склады бумаги, текстиля, древесины и готовой продукции;
• типографии, мебельные и деревообрабатывающие производства;
• логистические комплексы и цеха с тепловыделениями;
• центры обработки данных и серверные с сухим тёплым воздухом;
• торговые залы, офисы и общественные здания;
• теплицы и агрообъекты.

Преимущества

• низкое энергопотребление по сравнению с пароувлажнением;
• одновременное увлажнение и испарительное охлаждение;
• масштабирование до сотен и тысяч килограммов влаги в час;
• интеграция в секцию центрального кондиционера;
• снижение статического электричества и пылевой нагрузки.

Ограничения, которые обязан учесть проект

• воздух после увлажнения охлаждается, нужен калорифер второго подогрева;
• требуются каплеуловитель, дренаж и достаточная длина секции испарения;
• выше требования к гигиене: промывка, слив застоя, защита от биоплёнки;
• качество воды влияет на соли, налёт и срок службы кассет или форсунок.

Что входит в проект адиабатической системы

Проектирование начинается с id-диаграммы и баланса влаги. Инженер считает, сколько воды должно испариться при заданном расходе воздуха, какие температура и влажность допустимы на выходе из установки и как система поведёт себя зимой и летом.

В расчёт входят:

• объём и назначение помещений;
• расход притока и доля рециркуляции;
• начальное и требуемое влагосодержание;
• падение температуры в секции и мощность второго нагрева;
• максимальный расход воды и схема водоподготовки;
• длина участка испарения и тип каплеуловителя;
• сценарии работы на частичной нагрузке.

Состав оборудования обычно такой: насос или узел орошения, кассеты либо рампы, фильтры и обратный осмос, датчики влажности и температуры, контроллер, поддон, дренаж и автоматический слив. Для приточных установок с секцией увлажнения закладывают два нагревателя: до и после увлажнителя.

Водоподготовка и гигиена

Даже «простые» сотовые увлажнители живут дольше и безопаснее на подготовленной воде. Контролируют TDS, жёсткость, pH, хлориды, железо, марганец и кремнезём. Обратный осмос удерживает основную часть солей и снижает риск налёта на кассетах и в поддоне.

В проекте предусматриваем регулярный слив, промывку, удобный доступ к картриджам и протоколы обслуживания. Экономия на электричестве сохраняется только тогда, когда контур рассчитан, вода подготовлена, а автоматика не держит систему в застойном режиме.

Стоимость проектирования и как начать

Цена проекта зависит от типа секции, производительности, числа установок и требований к охлаждению. На сайте Berghaus ориентир по проектированию систем увлажнения — от 90 руб., точная смета — после анализа исходных данных.

Вы получите консультацию инженера, расчёт сметы на работы и материалы, при необходимости — выезд на объект. Итог работы: чертежи, пояснительная записка, спецификация и решение, которое можно монтировать без переделок венткамеры.

Заявка и консультация: +7 (916) 300-48-82, info@bhng.ru.
