Форсуночные системы увлажнения воздуха

Точность поддержания в канале обычно около ±5%. Это меньше, чем у паровых электродных агрегатов, но достаточно для большинства гражданских и промышленных задач при грамотной раскладке рамп и датчиков.

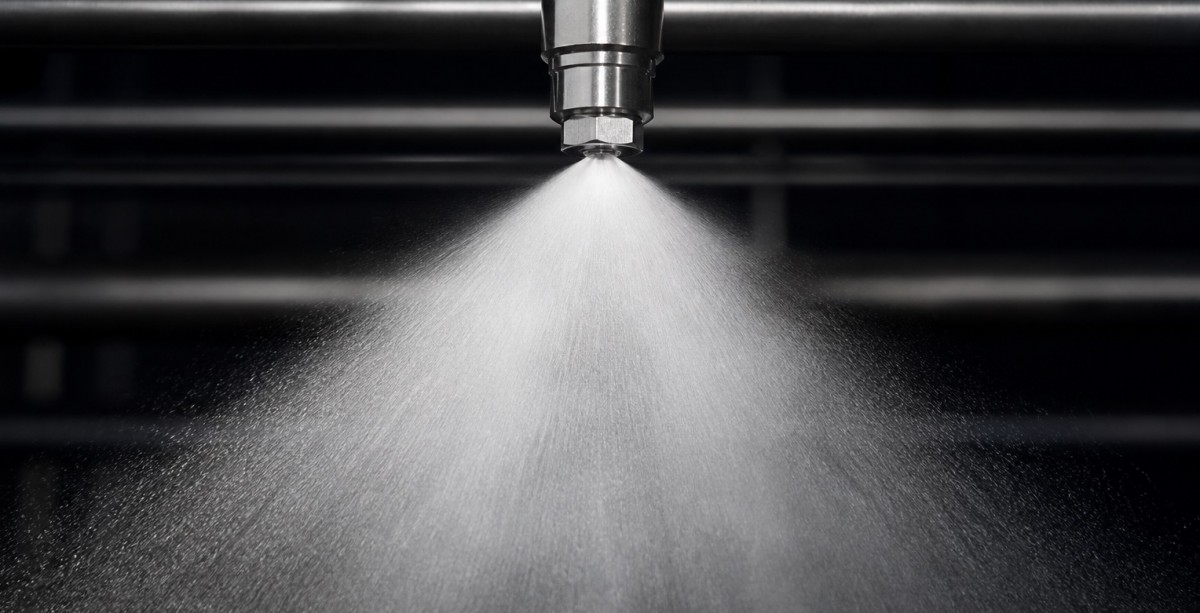

Форсунки высокого давления комплектуют антикапельным клапаном и иногда встроенным фильтром. Это важно: при остановке насоса вода не должна стекать в воздуховод.

Чем форсунки отличаются от пара и сотовых кассет

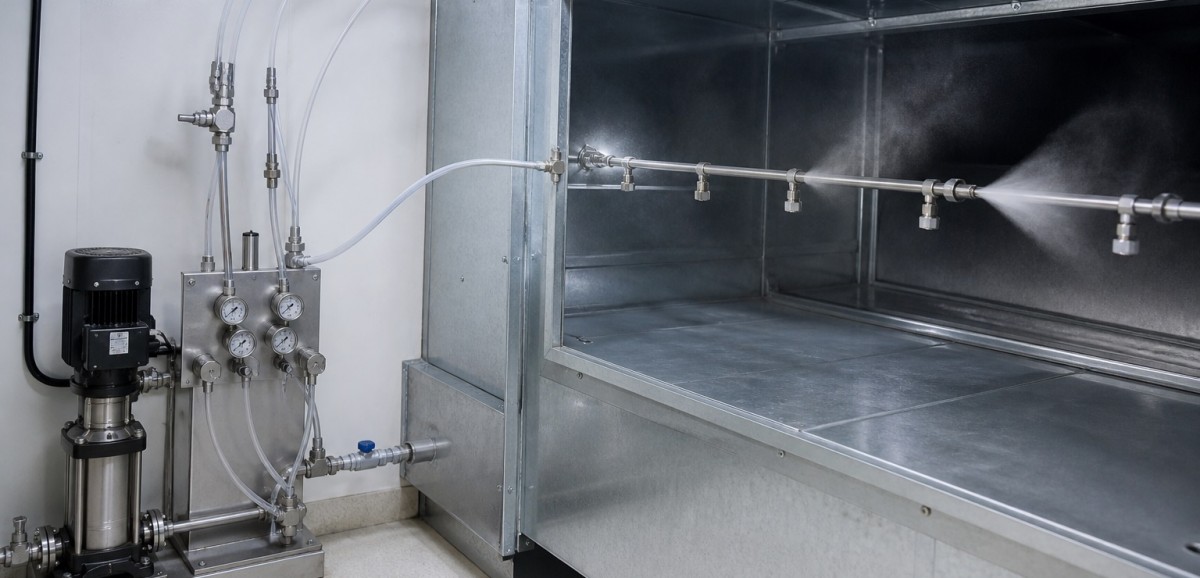

По сравнению с пароувлажнением форсуночный контур потребляет на порядок меньше электричества: энергия идёт в насос, а не в нагрев воды. Одновременно система охлаждает воздух — это плюс для цехов с теплоизбытками и минус для зимы, если не заложен второй подогрев.

По сравнению с сотовым увлажнителем форсунки дают выше производительность и гибче масштабируются: одну насосную станцию можно развести на несколько зон. Цена этого — более жёсткие требования к трубам, давлению, сервису и качеству воды. Сопла малого диаметра чувствительны к солям и механическим примесям.

На существующей странице Berghaus распыляющие увлажнители и туманообразователи выделены отдельно: они быстро поднимают влажность, снижают температуру и остаются доступнее ультразвуковых комплексов на больших расходах.

Где применяют форсуночное увлажнение

Канальная схема подходит для приточных установок офисов, торговых центров, жилых комплексов и общественных зданий, когда нужна секция увлажнения без парогенератора на десятки киловатт.

Прямое распыление в объёме используют на производствах и складах:

• деревообработка и мебель;
• текстиль и бумага;
• типографии;
• овощехранилища и агрообъекты;
• цеха, где нужно одновременно увлажнять воздух и осаждать пыль.

Для картинных галерей, чистых медицинских зон и объектов с жёстким допуском по гигиене чаще сравниваем форсунки с паровым контуром: решение зависит от требуемой точности, допустимого охлаждения и режима обслуживания.

Что обязательно закладывает проект

Форсуночная система — это не «несколько распылителей на трубе». Ошибка в давлении, диаметре сопла или длине участка испарения даёт конденсат в канале, мокрые стены и претензии на объекте.

Инженер Berghaus считает:

• расход воздуха и дефицит влаги по id-диаграмме;
• число и тип форсунок, угол факела, шаг установки на рампе;
• рабочее давление насоса и запас по производительности;
• длину зоны испарения, скорость потока и необходимость каплеуловителя;
• мощность второго нагрева после адиабатического охлаждения;
• трассы высокого давления, фитинги, крепёж и компенсацию вибрации насоса;
• водоподготовку: механика, умягчение, обратный осмос, контроль TDS;
• зоны управления, отсечные клапаны и защиту от сухого хода;
• шумоизоляцию насосной и доступ для замены сопел.

Для канальной врезки проверяем, что после рампы есть прямой участок без отводов и фильтров. Для зального распыления — высоту подвеса, чтобы факел не попадал на стеллажи, электрощиты и рабочие места.

Водоподготовка и обслуживание

Форсунки 50–300 микрон живут только на чистой воде. Без осмоса сопла зарастают, факел становится грубым, появляются капли и налёт. В проекте фиксируем целевые показатели воды, место станции подготовки, бак запаса и сброс концентрата.

Обслуживание дороже, чем у простого парового цилиндра: контроль давления, замена уплотнений насоса, промывка фильтров, ревизия антикапельных клапанов. Зато эксплуатационные затраты на электричество остаются низкими, а производительность легко нарастить дополнительными рампами.

Состав документации и цена

В проект входят планы трасс, схема насосной, спецификация форсунок и труб, узлы врезки в воздуховод, раздел автоматики и требования к пусконаладке. При необходимости выполняем BIM, чтобы рампы не пересеклись с коробами, спринклерами и освещением.

Стоимость проектирования рассчитывается индивидуально. Ориентир по разделу увлажнения на сайте — от 90 руб., итоговая смета зависит от числа зон, давления, длины трасс и состава водоподготовки. Для оценки нужны архитектурные чертежи, технические условия и задание с целевой влажностью.

Как заказать проект форсуночной системы

Специалисты Berghaus сравнят форсуночное, паровое и кассетное решения на вашем объекте и покажут, где окупается насос высокого давления, а где проще и чище поставить пароувлажнитель в приточную установку. Консультация, смета и выезд инженера — по заявке.
