Пароувлажнение приточных установок

Что такое пароувлажнение в приточной установке

В холодный сезон наружный воздух после нагрева становится сухим. Если его подать в помещение без доувлажнения, относительная влажность падает ниже комфортных 40–60%. Пересыхают слизистые, растёт статическое электричество, страдают древесина, бумага, произведения искусства и чувствительное оборудование.

Паровой увлажнитель решает задачу иначе, чем адиабатические и форсуночные системы. Вода доводится до кипения, превращается в пар и смешивается с притоком. Температура воздуха почти не снижается, поэтому второй подогрев после секции увлажнения обычно не требуется. Точность поддержания влажности в канале достигает ±1%.

На объектах Berghaus пароувлажнение уже применялось в составе вентиляции и кондиционирования — в том числе на базе настенного пароувлажнителя Carel в ЖК «Лофт 39».

Как работает пароувлажнение приточной установки

Типовой контур состоит из парогенератора, паропровода, парораспределителя, датчиков и контроллера.

1. Вода поступает в цилиндр пароувлажнителя — электродный, ТЭНовый или работающий от пара котельной.
2. Автоматика нагревает воду и производит чистый пар.
3. Пар по изолированному паропроводу идёт к распределителю в воздуховоде или в секции центрального кондиционера.
4. Парораспределительные трубки равномерно вводят пар в сечение канала.
5. Датчик влажности в помещении или в канале задаёт производительность. Второй датчик после распределителя ограничивает влажность притока и защищает воздуховод от конденсата.

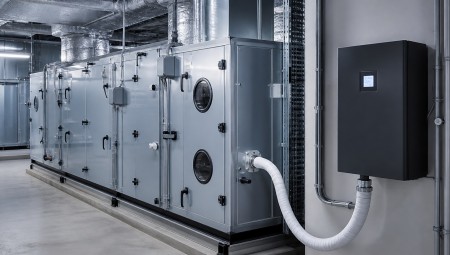

Пароувлажнитель ставится рядом с установкой: на стену венткамеры или в техническом помещении. Парораспределитель врезается в прямой участок воздуховода. Чем короче паропровод и чем точнее выбрана позиция распределителя, тем меньше конденсата и тем стабильнее микроклимат.

Когда пароувлажнение выгоднее других схем

Паровое решение выбирают, если важны гигиена, точность и компактная интеграция в уже существующую приточную установку.

Типичные объекты

• квартиры, коттеджи и таунхаусы с приточной вентиляцией;
• офисы и бизнес-центры;
• картинные галереи, музеи, архивы и библиотеки;
• медицинские кабинеты и чистые зоны;
• серверные и помещения с чувствительной электроникой;
• производства с жёстким допуском по влажности.

Сильные стороны пароувлажнения

• изотермический процесс: воздух не охлаждается, второй калорифер часто не нужен;
• пар проходит термическую обработку, риск микроорганизмов ниже, чем у открытых водяных контуров;
• точное регулирование и тихая работа;
• удобная врезка в действующую вентиляцию без большой секции испарения;
• работа на водопроводной воде возможна для электродных моделей, если качество воды допустимо.

Что нужно закладывать заранее

• электропотребление выше, чем у адиабатики: ориентир около 650–750 Вт на 1 кг пара в час;
• нужна дистанция поглощения пара — прямой участок после распределителя;
• для жёсткой воды желательны умягчение или частичная деминерализация, для ТЭНовых моделей — более глубокая водоподготовка;
• в схеме обязательны дренаж конденсата, датчик предельной влажности и сервисный доступ к цилиндру.

Что считает инженер при проектировании

Проект пароувлажнения приточных установок начинается не с каталога оборудования, а с расчёта влаги. Инженер определяет расход приточного воздуха, параметры наружного и внутреннего воздуха, требуемую относительную влажность и влагосодержание до и после обработки.

Ориентир по производительности:

P = L × 1,2 × (X₂ − X₁) / 1000

где P — паропроизводительность, кг/ч; L — расход воздуха, м³/ч; X₂ и X₁ — требуемое и исходное влагосодержание, г/кг.

Дальше проект фиксирует:

• тип парогенератора: электродный, ТЭНовый или «пар-пар» от котельной;
• место установки агрегата и длину паропровода;
• сечение воздуховода и тип парораспределителя, в том числе многотрубные системы с короткой дистанцией ассимиляции;
• предподогрев притока, чтобы пар поглощался без конденсата;
• датчики в помещении и в канале, сценарии ПЛК, связь с автоматикой вентиляции;
• водоподготовку, дренаж, электрическую мощность и резерв щита.

Berghaus выпускает проектную документацию стадии «П» для экспертизы и рабочую документацию стадии «Р» для монтажа. При необходимости добавляем автоматизацию ИС, КИПиА, диспетчеризацию и BIM-модель, чтобы пароувлажнитель не конфликтовал с другими инженерными сетями.

Состав проекта и стоимость

Заказчик получает графическую часть, пояснительную записку и спецификацию оборудования. В чертежах — планы венткамеры, схема врезки парораспределителя, принципиальная схема, узлы дренажа и автоматики.

Стоимость проектирования систем увлажнения на сайте Berghaus начинается от 90 руб. за расчётную единицу и уточняется индивидуально. На цену влияют площадь объекта, число приточных установок, требуемая точность влажности и состав исходных данных.

Для расчёта бюджета и срока нужны:

1. архитектурно-строительные решения;
2. технические условия;
3. техническое задание с целевой влажностью и режимом работы помещений.
